橋梁伸縮縫裝置的安裝施工養護養生流程

橋梁伸縮縫安裝與施工
A  GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫安裝之前，安裝時的實際氣溫與出廠時的溫度有較大出入時，須調整組裝定位空隙值，伸縮縫定位寬度誤差為±2mm，要求誤差為同*符號，不允許*條縫不同位置上同時出現正負誤差。

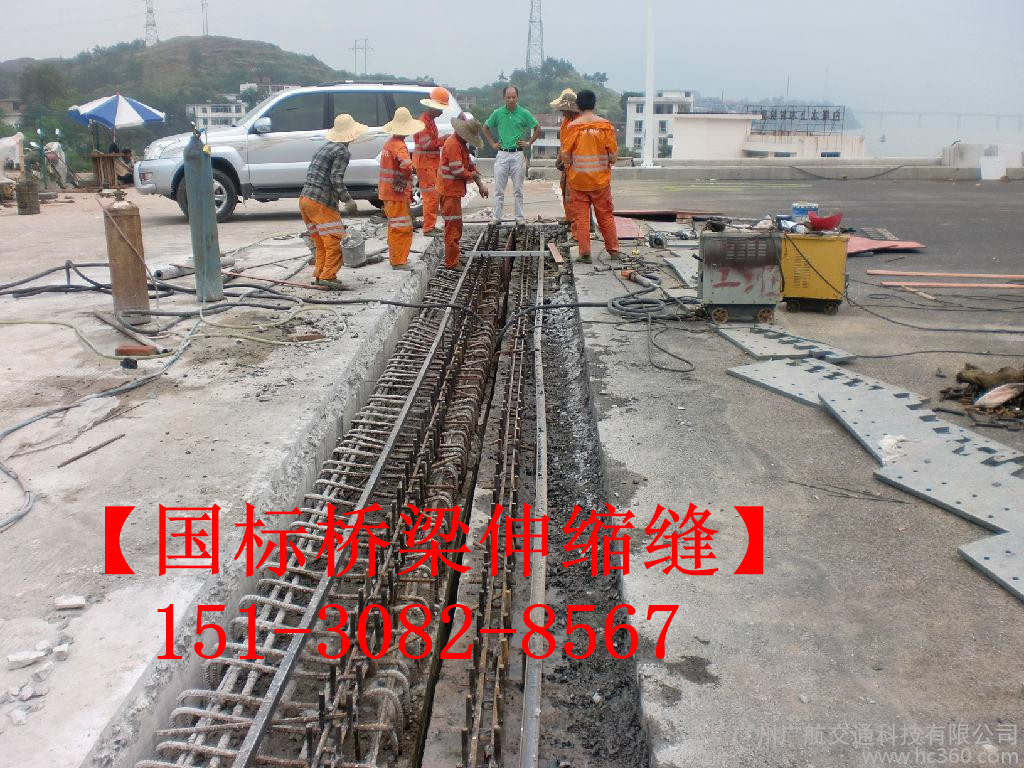

B  安裝時伸縮縫的**線與梁端**線相重合。如果伸縮縫較長，需將伸縮裝縫分段運輸，到現場后再對接，對接時，應將兩段伸縮縫上平面置于同*水平面上，使兩段伸縮縫接口處緊密靠攏，并校直調正。用高質量的焊條，逐條焊接，焊接時宜先焊接頂面，再焊?jìng)?cè)面，*后焊底面，要分層焊接，確保質量，并及時清除焊渣。焊接結束后用手提砂輪機磨平頂面。

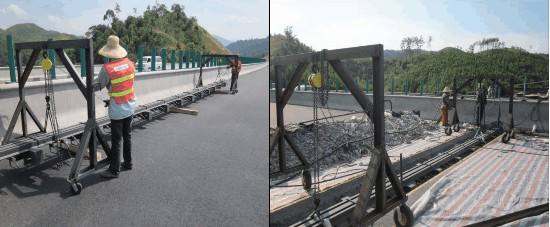

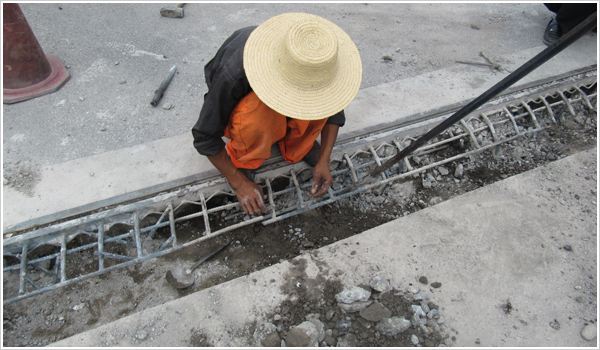

C  伸縮縫的標高控制與固定采用龍門吊架和10×10角鋼作定位角鋼，使伸縮縫上頂面比兩側瀝青砼面層的標高低約2～3mm，控制伸縮縫的標高，然后對伸縮縫的縱向直線度也進行調整。伸縮縫的標高與直線度調整到符合設計要求后，可進行臨時固定，固定時應沿橋?qū)挼?端向另*端依次將伸縮縫邊梁上的錨固裝置與預留槽內的預埋鋼筋每隔2-3個錨固筋焊*個焊點，兩側對稱施焊，以保證抄平后的伸縮縫不再發生變位，嚴禁從*端平移施焊，造成伸縮縫翹曲。綁軋鋼筋用鋼筋頭墊好。

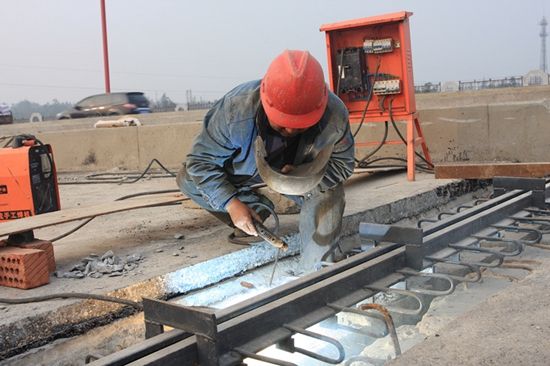

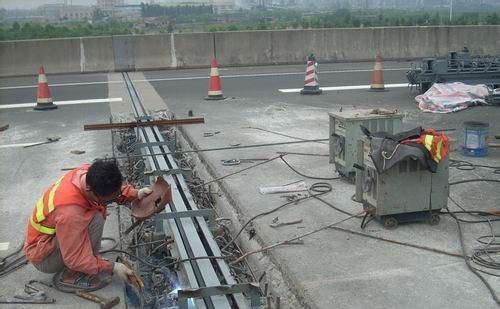

 D  伸縮縫的焊接:固定后應對伸縮縫的標高應再復測*遍，確認在臨時固定過程中未出現任何變形、偏差后，把異型鋼梁上的錨固鋼筋與預埋鋼筋在兩側同時焊牢，*好*次全部焊牢。如有困難，可先將*側焊牢，待達到預定的安裝氣溫時，再將另*側全部焊牢。注意焊點與型鋼距離不小于5cm，以免型鋼變形。在焊接的同時，應隨時用三米直尺、塞尺檢測異型鋼的平整度，平整度應控制在0—2mm范圍，否則很容易出現跳車現象。在固定焊接時，對經常出現的預留槽內預埋筋與異型鋼梁錨固筋不相符現象，要采用U型、L型、S型鋼筋進行加固連接，以確?？p體與梁體的牢固連接。連接處焊縫長度應不小于10cm，應按照規范要求，采用淺接觸，保證焊接長度。嚴禁出現點焊、跳焊、漏焊等現象。伸縮縫焊接牢固后，應盡快將預先設定的臨時固定卡具、定位角鋼用氣割槍割去，使其自由伸縮，此時應嚴格保護現場，防止車輛誤壓。

E、模板安裝。模板多采用泡沫板、纖維板、薄鐵皮等，模板應做的牢固、嚴密,能在砼振搗時而不出現移動，并能防止沙漿流入伸縮縫內，以免影響伸縮。為防止砼從上部縫口進入型鋼內側溝漕內，型鋼的上面必須要用膠布封好。

 F、應在兩側設置鋼筋網，帶肋鋼筋網頂部應低于路面標高3cm，設置Φ5帶肋鋼筋網（10×10）防裂鋼筋網。


G.橋梁伸縮縫混凝土的施工會截?cái)鄻蛄簝蓚?cè)盲溝內的水的排出，造成橋面鋪裝出現水損壞，宜通過塑料軟管將橋梁盲溝內的水排出橋面外，在澆筑混凝土?xí)r將排水軟管埋設到位。

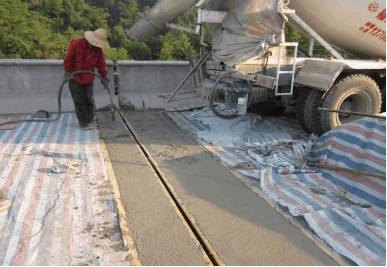

 砼澆注

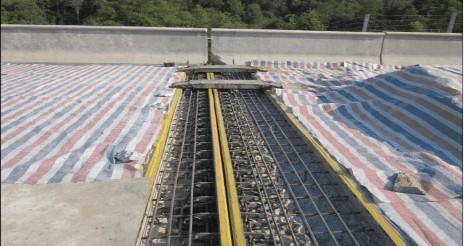

A、澆注前應在縫兩側鋪上塑料布，保證砼不污染路面。

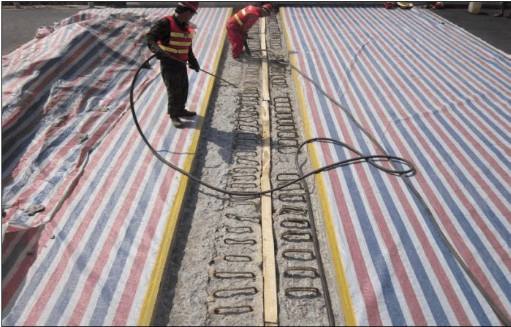

 B、砼振搗時應兩側同時進行，為保證砼密實，特別是型鋼下砼的密實，用振搗棒振至不再有氣泡為止。

C、砼振搗密實后，用抹板搓出水泥漿，分4-5次按常規抹壓平整為止。這道工序應特別注意平整度，砼面比瀝青路面的頂面略低1-2mm為宜，過高或過低都會造成跳車現象。

 伸縮縫安裝完成后橋梁的養護

A、水泥砼澆筑完成后，然后覆蓋麻袋或草苫子，嚴格灑水養護，養護期不少于7天。養護期間嚴禁車輛通行。

 B、經過養護，水泥砼強度達到設計強度的50%以上后，可安裝橡膠密封條，安裝前必須把縫內充當模板的泡沫板、纖維板、漏漿的砼硬塊全部掏干凈后，嵌入橡膠條。
