良品公路橋梁盆式橡膠支座廠家GPZ、QPZ盆式橡膠支座

QPZ盆式橡膠支座的是盆式支座的突出代表,產品充分利用了被封閉在特制鋼制盆腔內橡膠板的彈性，在三方受力狀態下具有流體的體積不可壓縮性的特點，可以將橋梁上部的強大壓力可靠地傳遞到墩臺上，并實現橋梁梁端的轉動；同時依靠中間鋼襯板上的聚四氟乙烯板和支座頂板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使橡膠支座所受的剪切應力不再由橡膠板全部承擔，而間接作用于支座底板及聚四氟乙烯板與不銹鋼板之間的滑移上，從而保證公路橋梁的使用安全。QPZ盆式橡膠支座是*種可以滿足大的支承反力，大的水平位移，以及大的轉角要求的產品。

*、QPZ支座主要技術指標如下：A.根據**標準:QPZ盆式橡膠支座按豎向承載力可以分為31*，即從0.8～60MN,比原盆式支座有所增加，擴大了使用范圍。在豎向設計載荷下，支座的壓縮變形量不大于支座總高度的2%，盆環上口徑向變形不大于盆環口外徑的0.5‰。

2.QPZ盆式支座分為:GD固定支座、DX多向活動支座、ZX雙向活動支座，活動支座的位移量分為三檔，比原QZ支座的位移量有所增大。

3.ZX縱向活動支座承受的水平力橫橋向為支座反力的10%。

4.QPZ盆式支座的轉角不能小于0.02rad，大于原QZ的0.012rad。

5.如加5201硅脂潤滑后，常溫時活動支座設計摩擦系數為0.03,小于原QPZ的0.04,寒冷時活動支座設計摩擦系數為0.06。

6.產品采用黃銅密封圈，比原QPZ支座的低合金鋼圈更耐磨，密封性能更好。

7.要求采用套筒加螺栓的錨固方式，更易安裝和維修。

8.QPZ盆式橡膠支座外形進行了適當的調整，結構緊湊，特別是支座底板的盆腔外徑改成了圓臺形，節省了鋼材、降低了成本。

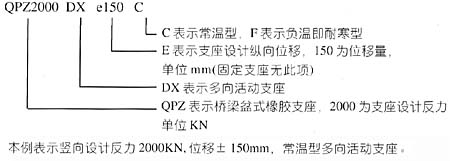

二、QPZ盆式橡膠支座的代號

三、QPZ盆式橡膠支座的構造及特點：
1、GPZ系列縱向活動型橡膠支座采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上使用。

2、GPZ多向活動支座(DX)可以在不銹鋼板和聚四氟乙烯板上添加硅脂潤滑，可降低摩擦阻力?？v向活動橡膠支座采用中間導向措施，能適應梁體旁彎變形的需要。C、GPZ縱向活動橡膠支座中間導向，與目前*內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。在我廠生產GPZ橡膠支座上都安裝有防塵圍板，減少灰塵侵入。按適用溫度范圍分類a、常溫型支座：適用于-25℃ ---60℃，代號C b、耐寒型支座：適用于-40℃ ---60℃，代號F

四、QPZ盆式橡膠產品技術性能分析：
a、QPZ盆式橡膠支座反力(豎向承載力)按**規定可以分為28*。在非滑移方向可承受支座設計反力10％的水平力。b、GPZ系列支座豎向轉角不小于40'。
