河北橋梁配件QPZ盆式橡膠支座和TPZB盆式橡膠支座151-3082-8567

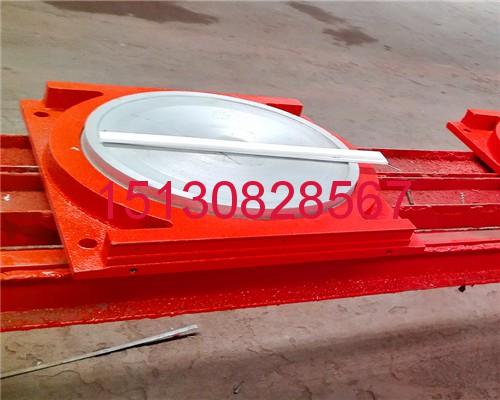

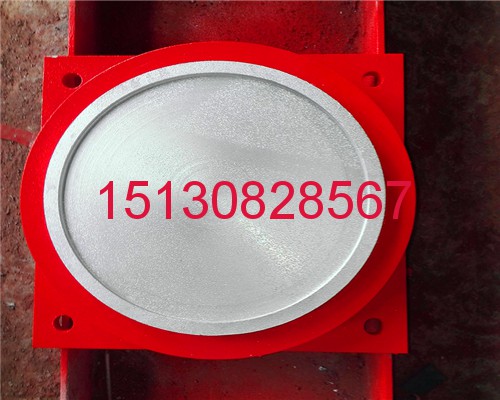

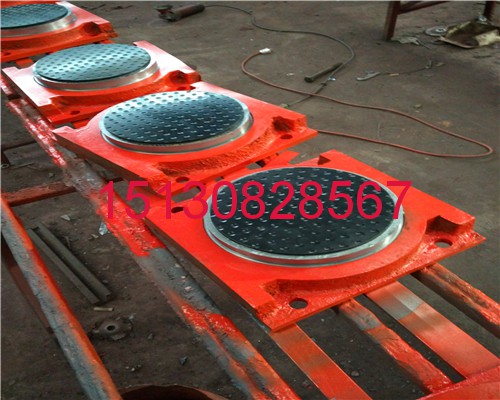

SH-PZ盆式橡膠支座是*種什么樣的橡膠支座產品?此種盆式支座是*種綜合了QPZ盆式橡膠支座和TPZB盆式橡膠支座產品的優點,是*種專門為鐵路橋梁使用專用橋梁支座。

SH-PZ盆式支座的可以分類方法有:

A單向活動式橡膠支座;B固定式橡膠支座。a.支座允許轉角為40''。 b.支座設計反力為三*，縱向位移50mm，可承受設計反力10%的水平。

c.摩擦系數：活動支座摩擦系數為0.03μ－0.05μ。當溫度不低于－25℃時，采用氯丁橡膠；當環境溫度為－40℃～+60℃時，采用三元乙丙橡膠。

對于現澆梁的盆式橡膠支座安裝方法如下：

A、要在橋墩的支承墊石應預留套筒孔，孔的尺寸應為兩倍至三倍套筒的直徑，嘗試稍大于套筒的長度。保正橋墩支承墊按設計圖標出支座位置**線。

B、橡膠支座頂板和底板上下面調平，對于活動支座，根據安裝時的溫度按要求預設*定的位移量，然后用四塊鋼板連接牢固。（此步驟在廠內已經完成，已特殊情況不需調整。）

C、對于整體吊裝支座，將螺栓穿過支座底板和頂板的螺栓孔后扭入套筒內，套筒與支座底板和頂板之間宜設置*層橡膠墊圈（對于某些規格的固定支座必須拆除四塊連接鋼板，將支座頂板旋轉*定角度以錯開底板和頂板的螺栓孔位置后才能安裝螺栓，然后將支座頂板旋轉回原位，堅固好四塊連接鋼板）。找正縱、橫向設計**位置就位，使套筒插入墊石預留套筒孔內，用四塊鋼楔塊調整支座水平至設計標高，支座底板高出墊石頂面20~50mm，并使支座的四角高差在承載力≤5MN時不得大于1mm，在承載力>5MN時不得大于2mm。

D、用環氧砂漿或無收縮砂漿灌注預留套筒孔內支座底板墊層，待砂漿硬化后拆除四塊鋼鍥塊，并用砂漿填滿空位，砂漿要求灌注實密實。將支座頂板作為現澆梁模板的*部分進行澆注。為防止漏漿，可在頂板與模板之間四周空隙處用紗布或軟木填充。以后拆除模板時再除去。

E、*定要保正現澆梁體形成整體并達到設計強度后，在張拉梁預應力之前，拆除四塊連接鋼板，以免梁的正常轉動和位移受到約束。對于活動支座，用酒精或丙酮清潔不銹鋼表面，再安裝支座的圍板。公路橋梁盆式橡膠支座是鋼構件與橡膠組合而成的新型橋梁支座。具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕、結構緊湊、構造簡單、建筑高度低，加工方便、節省鋼材、降低造價等優點，是適用于支座承載力為1000KN以上的大跨徑橋梁使用的較理想的支座。

公路橋梁盆式橡膠支座的適用地區應考慮溫度和地震兩個因素。以確定適配常溫型或耐寒型支座和采用何種震型支座或抗震措施成品。

1、建議在墩、臺頂面設置支座墊石2、盆式支座安裝前應拆箱作全面檢查及進行清潔。除去油污，特別是不銹鋼與填充聚四氟乙烯板的相對滑移面應用丙酮或酒精仔細擦洗干凈，支座其它各件也應擦洗干凈，支座內不得涂刷防銹油。

3、盆式橡膠支座除標高必須符合設計要求外，為確保支座的使用性能，須保證三個方向的平面水平。

4、盆式橡膠支座的上、下各部件縱橫向必須對中，或由于安裝時溫度與設計溫度不同，支座縱向上下各部件錯開的距離必須與計算值相等。

5、盆式橡膠支座**線與主梁**線應重合或保持平行。

6、連續橋梁實行體系轉換時，必須在支座和硫磺水泥漿塊之間采取隔熱措施，以免損壞填充四氟乙烯板和橡膠塊。

*、橋梁伸縮縫工藝流程如下：

安裝前的準備工作→鑿除砼→清理槽→伸縮縫就位→對中整平→臨時固定→檢測→焊接→邊→調整縫隙→焊接另*邊→檢測→清洗→澆搗砼→養護→放行。

二、橋梁伸縮縫詳細操作如下：

1、在橋面上進行切縫開槽,在原有、預置平臺鋪裝層上，預留位置每側保證7-30CM以上的混凝土澆筑范圍標出其開槽的邊緣線。用混凝土切縫機沿線切開預留槽，要求切縫整齊、順直、與原預留邊緣對齊，切縫過程中，要防止污染外側面層。采用風鎬破碎挖除槽內的混凝土料，并清理干凈。對槽內混凝土面鑿毛。 整理預埋鋼筋。

2、伸縮縫的安裝與就位

在已清理完畢的槽上橫向每3m～5m距離搭放*根3m左右，斷面尺寸10cm×10cm的方木，將伸縮縫吊放其上，對應檢查槽內預埋鋼盤位置是否合適，并進行必要的調整，然后小龍門架葫蘆吊吊裝粗就位。用小線繩檢查伸縮縫的中線位置（要與橋梁端間隙**線對應）。用3m直尺檢查縱向直順度，沿縫長方向每1m應不少于兩個檢查點，精確檢查伸縮縫頂面與兩側路面是否平順。用木楔將伸縮縫整體支墊固定后，由監理檢查、通過。

3、 進行伸縮縫與橋梁上的鋼筋進行焊接

焊接*般是先對稱點焊定位，再對稱焊接推進作業，伸縮縫每0.75m范圍至少有*個錨固鋼筋與預埋鋼筋相焊接，焊接長度不少于5cm。 焊接作業時，邊焊接邊用3m直尺檢查，焊接完畢撤去支墊木楔后，再全面檢查*次，保證伸縮縫型鋼與橋面度差在0～1mm內。焊接固定完清理焊渣經監理檢查同意后，及時拆除鎖定夾具，伸縮縫即進入工作狀態。

4、填塞泡沫板,保證澆筑混凝土不漏漿。

5、澆筑混凝土在對縫槽作*后*次清理和沖洗后，用料布或苫布鋪蓋槽兩側混凝土路面，以防止施工中混凝土污染路面或流入縫口和控制箱內。 混凝土澆筑成型，待混凝土終凝后，在基表面覆蓋灑水養護。

6、 嵌入伸縮縫的密封膠帶

7、 附加說明：成品尺寸根據工程具體要求及結構鋼筋布設情況可能進行局部調整。

橋梁支座在安裝時施工單位對于工人組織，通常我們采用架子隊組織模式。我們要求施工人員應結合工前確定的施工方案、機械、人員組合、工期要求進行合理配置。

1、橡膠支座產品及相關施工材料要求

橡膠支座到達現場后，必須檢查產品**證、附件清單和有關材質報告單或檢查報告。并對支座外觀尺寸、外觀質量和組裝質量進行檢驗，支座的品種、類型、性能、規格、結構和涂裝質量均應符合設計要求和相關標準。支座連接正常，不得任意松動上、下支座板連接螺栓。

橡膠支座存放應避免陽光直接照射、雨雪浸淋，并保持清潔；嚴禁與酸、堿、油類、有機溶劑等影響支座質量的物體接觸，并距熱源1m以上。質量控制及檢驗嚴格執行規范和質量驗收評定標準，按照設計文件及設計圖紙組織施工。

2、橡膠支座在施工時安全及**要求

我們對于JHPZ鐵路橋梁盆式橡膠支座在安時安全要求非常嚴格,對危險源進行識別并按照*別進行分*管理，明確施工項目安全方面的注意事項和卡控措施；開工前對所有作業人員進行培訓、考核，特種作業做到持證上崗。夜間施工應有足夠的照明。做好施工機具設備的保養和維修工作。施工系高空作業，進入施工現場必須戴安全帽，危險高空作業必須系安全帶，臨空作業面掛置安全網。

3、在橡膠支座施工中相關**要求

加強現場文明施工和材料、機具、設備的堆碼，保持梁頂和場地清潔。加強現場廢料的及時收集和處理。制定環境保護措施，消除或減少施工污染。在距離居民生活區較近的施工現場，須建立必要的噪聲控制設施，如隔聲屏等。減少因施工隊周圍居民環境的影響。

1、在制梁時先將橡膠支座安設在墊石上，然后在支座周圍拼裝底模，砼直接在支座上澆灌。對于活動支座，應根據溫度計算出支座上下蓋板的預偏量，設置預偏量后上下蓋板臨時鎖定。在箱梁砼澆灌前當砼達到強度并拆除底模后，梁體完成受力體系轉換，支座受力工作，活動8152鐵路橋梁盆式橡膠支座的上下蓋板臨時鎖定應及時拆除。

2、在橡膠支座安裝時應符合下列規定：

①盆式橡膠支座安裝時，要精確找平墊石頂面，準確定出下支座螺栓位置，并檢查其孔徑大小和深度，用高標號碎石砼把螺栓錨固。

②為安裝方便，采取解體安裝的方式，先吊裝下底板，上緊地腳螺栓后再吊裝上座板與梁體聯結，支座上下應對準設計位置。

3、安裝盆式橡膠支座時應注意以下幾點：

③清理預留螺栓孔。錨固地腳螺栓采用與梁體同標號的砼澆注，并注意振搗密實。

④安裝前對各滑接面用丙酮或酒精仔細清洗干凈，其它部件也應洗凈，在四氟板小凹坑內加滿丁二脂后組裝成套。

⑤橡膠支座上各個部件縱橫向必須對中，當安裝溫度與設計溫度不同時，縱向支座各部件錯開的距離必須由計算確定。

⑥橡膠支座上下板螺栓的螺帽應安裝齊全，并涂上黃油，無松動現象。

⑦支座與梁底，支座與支承墊石應密貼，無縫隙。

⑴預制箱梁架設盆式橡膠支座安裝大體分兩步：即支座頂板與箱梁底面的連接安裝；支座底板在墩頂與墊石連接安裝。

⑵KZ抗震盆式橡膠支座與箱梁底面的連接安裝

例如：如果安裝SH-PZ盆式橡膠支座與箱梁底面的連接安裝可在存梁臺或在架梁現場進行，應按照線路縱向坡度復核活動支座及固定支座位置是否符合設計，特別是單向活動支座應注意單向活動方向。盆式支座安裝在箱梁底部后，應擰緊支座與梁體的連接螺栓，在支座與梁底預埋鋼板之間不得有間隙，如有空隙，應采用注漿方式填充。

⑶橋梁支座在墩頂與墊石連接安裝,架設箱梁時，箱梁落梁應先落在千斤頂上，再對支座下座板與支承墊石之間，錨栓孔內進行壓力注漿。

⑷千斤頂支點反力控制,落梁應采用支點反力控制 。架梁時，首先應按設計位置將箱梁準確落在兩端作為臨時支點的測力千斤頂上，通過千斤頂調整梁體支點標高，同時應保證每支點反力與四個支點反力的平均值相差不超過±5％，支座反力測量記錄表見表5-2-1；支承墊石頂面與支座底面間隙應控制在20～30mm，采用注漿方式填充，待漿體填實并達到設計強度后，方可落梁。

⑸對盆式橡膠支座進行重力灌漿

灌漿用模板與墊石頂面應采取可靠措施，防止在重力注漿時發生漏漿。注漿應從支座**部位向四周進行，直至注漿材料全部灌滿為止。 在沒有可靠保溫措施，注漿材料保溫性能未進行試驗驗證時，嚴禁在負溫度條件下進行注漿施工。注漿材料達到強度后，拆除模板，對漏漿處進行補漿。*后擰緊下支座板地腳螺栓，拆除支座上下蓋板臨時連接角鋼。在注漿材料強度大于20Mpa時才能拆除臨時千斤頂，在拆除臨時千斤頂前嚴禁架橋機過孔。

公路橋梁橡膠支座產品生產許可證檢驗規則(以下簡稱《規則》)規定了公路橋梁支座產品質量檢驗的抽樣、封樣、檢驗項目、檢驗標準、綜合判定原則等。制定本《規則》的依據是：JT/T4-2004《公路橋梁板式橡膠支座》、JT391-1999《公路橋梁盆式橡膠支座》和GB/T 17955-2000《球型支座技術條件》。

公路橋梁橡膠支座抽樣規則及抽樣單抽樣方法：按企業申報產品的單元分別進行隨機抽樣。

(1) 板式橡膠支座的檢測方法

a 抽樣基數：抽取不同規格、不同形狀系數的三種支座，每種不少于48塊；b 外觀、幾何尺寸檢驗：每種抽取12塊；c 成品解剖檢驗：抽取形狀不同，橡膠層大于等于3層的兩塊支座；d 按不同膠種，抽取全項橡膠物理機械性能的試樣。e 成品力學性能：申（換）證審查按JT/T 4-2004標準中6.2.3表12所規定的頒發許可證時要求檢驗。除抽檢樣品外，還需備份封存同樣數量的樣品以備必要時復檢。備份樣品在企業獲得檢驗結果后，方可開封使用。

(2) 盆式橡膠支座的檢測方法

a抽樣基數：3座（2.5MN或3MN的支座）；b 外觀及橡膠支座各部位幾何尺寸檢驗：抽取*座；c按不同膠種，抽取全項橡膠物理機械性能的試樣。板式橡膠支座已檢測的膠種，不再重復檢測。d成品力學性能：抽取*座承載力等*為2.5MN或3MN的支座；除抽檢樣品外，其余二座為備份樣品以備必要時復檢。備份樣品在企業獲得檢驗結果后，方可開封使用。

（3）球型橡膠支座的檢測方法

a抽樣基數：3座（2.5MN或3MN的支座）；b外觀及支座各部位幾何尺寸檢驗：抽取*座；c成品力學性能：抽取*座承載力等*為2.5MN或3MN的支座；除抽檢樣品外，其余二座為備份樣品以備必要時復檢。備份樣品在企業獲得檢驗結果后，方可開封使用

公路橋梁支座產品生產許可證檢驗規則

公路橋梁支座產品抽樣地點：在生產廠成品庫抽取。1、抽樣人員：符合《細則》規定的審查組成員或檢驗單位的檢驗人員。

2、把各種橡膠支座進行封樣

(1) 對抽樣送檢驗單位檢測的樣品，應在樣品包裝上貼封條封樣。(2) 封樣后，在封條上加蓋抽樣專用章，并由抽樣人員簽字。

3、公路橋梁支座產品檢驗項目及判定標準

1）對橡膠支座外觀、幾何尺寸、板式支座的中間膠層厚度、解剖檢驗、產品包裝、貯存、標志等，可由檢測人員在現場按標準的要求進行檢測, 也可送檢驗單位檢測 。

（2）檢測人員在現場監督生產廠制作全部橡膠試驗試樣。（3）被封樣品由申證企業在7日內送達檢驗單位。（4）檢驗單位按相應產品標準進行質量檢驗。（5）所有檢驗工作完成后，檢驗單位應出具質量檢測報告*式三份，（企業、審查部和審查**各*份）。

4、對于橡膠支座的質量評定

(1) 板式橡膠支座按表5“板式橡膠支座質量檢驗項目及判定標準”進行分項評定，有*項不**即為不**產品。

(2) 盆式橡膠支座按表6“盆式橡膠支座質量檢驗項目及判定標準”進行分項評定，有*項不**即為不**產品。

(3) 球型支座按表7“球型支座質量檢驗項目及判定標準”進行分項評定，有*項不**即為不**產品。

橡膠支座是橋跨結構的支承部分。其作用是將橋跨結構上的荷載通過支座傳遞給墩臺。橋梁支座的作用主要表現在以下三個方面：

(1) 使反力明確地作用到墩臺的指定位置，并將集中反力擴散到*個足夠大的面積上，以保證墩臺工作的安全可靠。

(2) 保證橋跨結構在支點按計算圖式所規定的條件變形。(3) 保證橋跨結構在墩臺上的位置充分固定，不致滑落。橋梁支座的分類方法：

對于橋梁支座按固定與否分類可分為固定支座及活動支座。

固定支座起著餃的作用，它允許橋梁結構在沿著線路的豎直平面內自由地轉動?；顒?dòng)支座除了能自由地轉動外，還應允許在活載及溫度變化時，梁端可縱向水平移動。簡支梁橋，按其靜力圖式應在其*端設置固定支座，另*端設置活動支座。對于鐵路梁橋梁，由于制動力影響較大，固定支座與活動支座的布置應根據以下原則：

(1) 對橋跨結構而言，*好使梁的下弦在制動力的作用下受壓，并能抵消*部分豎向荷載在下弦產生的拉力；

(2) 對橋墩而言，*好讓制動力的作用方向指向橋墩**，并使墩頂混凝土或漿砌片石在制動力作用下受壓而不是受拉；

(3) 對橋臺而言，*好讓制動力的作用方向指向河岸，使橋臺頂部混凝土或漿砌片石受壓，并能平衡*部分臺后填土壓力。根據上述原則，《鐵路橋梁設計規定》規定，固定支座的布置，在坡道上應設在較低的*端；在車站附近，應設在靠近車站的*端；在區間平道上，應設在重車方向的前端。當上述規定互相抵觸時，則應按水平力作用影響較大的情況設置，即應先滿足坡道上的要求。

對于多跨簡支梁橋，為使縱向水平力在各墩上均勻分配，不應將兩相鄰孔的固定支座設在同*橋墩上。對于公路的多跨簡支梁橋，通常相鄰兩跨的固定支座不布置在同*個橋墩上。當橋墩較高時，為減小水平作用，可考慮在其上布置相鄰兩跨的活動支座；對于坡道上設置的橋，也應將固定支座布置在較低的墩臺上。對特別寬的公路橋梁，應設置沿縱向和橫向均能移動的活動支座。懸臂梁橋的錨固跨也應在*端設置固定支座，另*端設置活動支座。多孔懸臂梁橋掛梁的支座布置與簡支梁相同。
連續梁橋每聯只有*個固定支座。為避免梁的活動端伸縮縫過大，固定支座宜置于每聯的中間支點上，如該處墩身較高或因地基受力條件等原因，則應考慮避開，或采取特殊措施，以免墩身尺寸過大。

橋梁支座的材料構成是哪些組成：

橡膠支座的材料有鋼、橡膠、或標號不低于C30的鋼筋混凝土。橡膠支座在公路橋梁上使用*為普遍。且橡膠支座隨著橋梁技術的發展不斷發展。鋼支座在鐵路橋梁上使用*普通，但近年來，鐵路橋梁也大量采用橡膠支座。較早的鐵路橋梁大量采用鋼支座，但是新建的客運專線亦大量采用橡膠支座。鋼筋混凝土支座具有結構簡單，造價低廉的特點，廣泛應用于鄉村道路橋梁和非重要道路的小型橋梁。因體積大而承載力小，故僅在鄉村道路上采用。

對于各種橋梁環境下如何進行橡膠支座安裝？橡膠支座處于橋梁上下部構造接點的重要位置，它的可靠程度直接影響橋梁結構的安全度和耐久性。因此除了橡膠支座的設計選型合理，及加工質量符合技術標準外正確的施工與安裝是橡膠支座應用成功與否的關鍵所在。

普通板式橡膠支座安裝注意事項

矩形支座短邊應與順橋方向平行安置，以利于梁端轉動。若需長邊平行于順橋向時，需通過轉角驗算。圓形支座具有各向同性。安裝無需考慮方向性，只需將支座圓心同設計位置**點相重合即可。為防止在離心力下梁體橫向移動，可安裝橫向擋塊。如果使用普通板式橡膠支座*般設有固定端與活動端。使用等高支座時，水平位移由同*片梁的兩端支座的剪切變形共同實現。也可用厚度較小的橡膠支座。

1、施工單位對于橡膠支座的所使用的支承墊石的設置

為了保證工程安裝質量以及安裝調整和更換普通板式橡膠支座的方便，不管是采用現澆梁法還是預制梁法施工，不管是采用什么規格型式的支座，都必須在墩臺頂設置支撐墊石。
橡膠支座所使用的支承墊石的平面尺寸大小應能承受上部結構荷載為宜，*般長度與寬度應比橡膠支座大0CM左右。墊石的高度要大于6CM，使梁底與橋墩頂有足夠的空間高度，以便安置千斤頂，更換支座。橋梁支座使用的支承墊石內應布置鋼筋網，豎向鋼筋與墩臺內鋼筋焊接在*起。澆筑墊石用的水泥標號應高于00號，支撐墊石要求表面平整但不光滑。各支承墊石頂面標高應符合設計要求。特別是*片梁安裝兩個或四個支座時，各支承墊石平面要*致，以免發生偏壓，初始剪切和受力不均勻而變形。

2、對于普通板式橡膠支座的安裝方法

現澆梁安裝鐵路橋梁板式橡膠支座比較方便。施工程序如下：保持墩臺墊石頂面清潔。如果支承墊石標高差距過大，可以用水泥砂漿進行調整。在支承墊石上按設計圖標出**，安裝時橡膠支座的**與支承墊石**線要吻合，以確保支座就位準確。當同*片梁需兩個或四個支座時，為方便找平，可以在支承墊石和支座之間鋪*層水泥砂漿，讓支座在橋梁體的壓力下自動找平。

3、在澆注梁體前，在支座上放置*塊比支座平面稍大的支承鋼板，鋼板上焊接錨固鋼筋與梁體連接，并把支承鋼板視作澆梁模板的*部分進行澆注，按以上方法進行，可以使支座與梁底鋼板及墊石頂面全部密貼。

4、預制梁橡膠支座的安裝：安裝好預制梁橡膠支座的關鍵在于保證梁底在墊石頂面的平行平整，使其和支座上下表面全部密貼，不得出現偏壓脫空和不均勻支承受力現象。施工程序如下：處理好支撐墊石，使支撐墊石標高*致。預制梁與支座接觸的底面要保持水平和平整。當有蜂窩漿和傾斜度時，要預先用水泥砂漿搗實整平。橡膠支座的正確就位先使支座和支承墊石按設計要求準確就位。架梁落梁時，T型梁的縱軸線要與支座**線重合；板梁箱梁的縱軸線與支座**線相平行。為落梁準確，在架第*跨板梁或箱梁時，可在梁底劃好二個支座的十字位置**，在梁的端立面上標出兩個支座的位置**線的鉛直線，落梁時使之與墩臺上的位置**線相重合。以后數跨可依照第*跨梁為基準進行。當架梁落梁時要平穩，防止壓偏或產生初始剪切變形。

5、安裝T型梁時，若支座比梁筋底寬，則應在支座與梁筋底之間加設比支座大的鋼筋混凝土墊塊或厚鋼板做過渡層，以免支座局部受壓，而形成應力集中。鋼筋混凝土墊塊或厚鋼板要用環氧樹脂砂漿和梁筋底貼合粘結。

6、落梁后，*般情況下支座頂面與梁面保持水平。預應力簡支梁，其支座頂面可稍后傾；非預應力梁其支座頂面可略微前傾，但傾斜角度不得超過5"。橡膠支座安裝時的調整橡膠支座安裝后，若發現下述情況，應及時調整：A個別支座落空，出現不均勻受力
B支座發生較大的初始剪切變形C支座偏壓嚴重，局部受壓，側面鼓出異常，而局部落空調整方法*般可用千斤頂頂起梁端，在支座上下表面鋪涂*層水泥砂漿(或環氧樹脂砂漿)。再次落梁，在重力作用下支座上下表面相互平行且同梁底，墩臺頂面全部密貼；同時使*片染兩端的支座處于同*平面內，梁的縱向傾斜度應加以控制，以支座不產生時顯初始剪切變形為佳。

1、此圓柱面鋼橡膠支座規定了客運專線橋梁圓柱面鋼支座的結構形式、名稱代號、適用范圍、技術要求、試驗方法、檢驗規則及標志、包裝、儲存和運輸、橡膠支座安裝、養護維修和保修期等。

2、客運專線橋梁圓柱面鋼橡膠支座規范性引用文件：下列標準及設計規范、規程包含的條文，通過在本技術條件中引用而構成為本技術條件的條文。在本技術條件頒布時所示版本均為有效。然而，所有標準都會被修訂，使用本技術條件的各方應探討使用下列標準*新版本的可能性。

TB/T1853-1995  《鐵路橋梁鑄鋼支座技術條件》GB700-88        碳素結構鋼

GB699-99        **碳素鋼技術條件 GBll352-89       *般工程用鑄造碳鋼件

GB/T7233-87     鑄鋼件超聲波探傷及質量評*方法 GB3280-92       不銹鋼冷軋鋼板

GB/T3195-1995   鋁絲技術條件 GJB3026-1997    聚四氟乙烯大型板材規范

GB/T1039-92     塑料力學性能試驗方法總則 GB/T1033-86     塑料密度和相對密度試驗方法

GB/T1040-92     塑料拉伸試驗方法 GB3398-82       塑料球壓痕硬度試驗方法

TB/T2331-2004    聚四氟乙烯板摩擦系數試驗方法 HG/T2502-1993   5201硅脂

GB/T8923-88     涂裝前鋼材表面銹蝕等*和除銹等* GB/T18684-2002  鋅鉻涂層技術條件

JB/T5067-1999    鋼鐵制件粉末滲鋅 JB/T5943-91      工程機械焊接件通用技術條件

GB/T1804-2000   *般公差、未注公差的線性和角度尺寸的公差 GB18173.1-2000  三元乙丙橡膠技術條件

3、客運專線橋梁圓柱面鋼橡膠支座產品的名稱代號、適用范圍及使用方法

圓柱面鋼支座應通過鐵道部的審查鑒定后方可使用,產品的名稱代號：TK05YZM-X(T) -5000ZX-02g；表示適用的地震系數為0.2(地震系數0.1及0.1以下的通用，此項不表示)；表示縱向活動支座，HX—表示橫向活動支座；DX－表示多向活動支座，GD－表示固定支座；表示承載力（kN） 名稱代號(其中X表示用于箱梁，T則表示用于T型梁或工字梁)

圓柱面鋼支座適用于預應力混凝土、鋼、鋼－混凝土結合梁使用，結構型式可為簡支或連續的T型、工字型和箱型梁等?？瓦\(yùn)專線箱型橋梁用圓柱面鋼支座由雙向轉動的縱向活動支座、多向活動支座、橫向活動支座和固定支座四種配套組成，圖1為四種支座在簡支箱梁的安裝示意圖。箱梁上四種型式（雙向轉動）圓柱面鋼支座的布置

客運專線T型橋梁用圓柱面鋼支座由單向轉動的縱向活動支座、多向活動支座、橫向活動支座和固定支座四種配套組成，圖2為四種支座在簡支T型梁的安裝示意圖多片式T梁上四種型式（單向轉動）圓柱面鋼支座的布置，圓柱面鋼支座根據支座的承載力和順橋向所需的位移量進行設計，常用跨度簡支箱梁用圓柱面鋼支座的豎向承載力及順橋向和橫橋向位移量見表1－1，常用跨度簡支T梁用圓柱面鋼支座的豎向承載力及順橋向和橫橋向位移量見表1－2。

表1－1 常用跨度簡支箱梁用圓柱面鋼支座承載力及設計位移量 表1－2 常用跨度簡支T梁用圓柱面鋼支座承載力及設計位移量

4.2 圓柱面鋼橡膠支座可承受的水平力見表2：

表2    常用跨度圓柱面鋼支座可承受的水平力；縱向活動支座 支座反力的2% ≥支座承載力的20%；多向活動支座 支座反力的2% 支座反力的2%；橫向活動支座 ≥支座承載力的20% 支座反力的2%；固定支座 ≥支座承載力的20% ≥支座承載力的20%。
