秋季更換或安裝橋梁伸縮縫的施工要點分析,因?yàn)闃蛄?a title='橋梁伸縮縫裝置' target='_blank' href='http://www.airjordanfire.cn/' class='seolabel'>伸縮縫在滿足橋面變形的要求，在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上的作用。要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便的要求，在這里對其應用與施工要點進行初步的探討。

談?wù)劰窐蛄簶蛄褐ё倪x用以及橡膠支座更換,作為衡水老**的橡膠支座生產廠家,現在我們來探討了各類型支座在不同結構形式下的選用和組合問題,作者結合實踐,從受力角度對支座的使用問題發表了自己的見解。[關鍵詞] 梁式橋　橡膠支座支座　橡膠支座布設 橡膠支座更換現在公路梁式橋盆式橡膠支座和板式橡膠支座使用非常廣泛、通常用鋼、橡膠或鋼筋混凝土等材料來制作。從簡易的油毛氈層至結構復雜的橡膠盒式支座, 結構類型很多。在*座橋梁上各個位置所需選用的橡膠支座類型主要取決于下列因素:豎向荷載;水平荷載;位移要求;轉動要求;橋梁的結構型式;橋梁墩臺和上部構造的尺寸;各支點所需橡膠支座個數;地基條件以及基礎沉降的可能性; 橋長。下面列舉出*些支座的布設方法,并逐項作以說明。

公路橋梁橋梁板式橡膠支座和伸縮裝置通常來說是共同使用,板式橡膠支座設置在梁板式體系中主粱與墩臺之間，其主要功能是將上部結構的各種荷載傳遞給墩臺，并能適應上部結構的荷載、溫度變化、混凝土收縮等各種因素所產生的變形（水平位移及轉角），使上部結構的實際受力情況符合設計計算圖式。橋梁支座按其材料可劃分為小橋涵上使用的簡易墊層支座、大中橋上使用的鋼板橡膠支座、鋼筋混凝土支座、鑄鋼或不銹鋼支座以及目前使用極為廣泛的橡膠支座等。橋梁橡膠支座構造簡單，成本低，目前已實現了產品的標準化、系列化，也是我*橋梁支座的發展方向。這里主要介紹橋梁板式橡膠支座的檢驗方法。

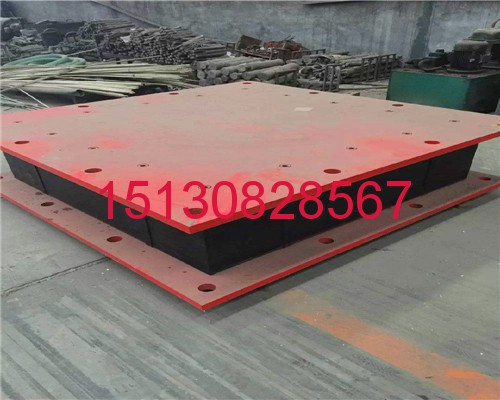

板式橋梁橡膠支座構造特性板式橋梁橡膠支座通常由若干層橡膠片與以薄鋼板為剛性加勁物組合而成，各層橡膠與上下鋼板經加壓硫化牢固的粘接成為一體。支座在豎向荷載作用下，具有足夠的剛度，主要是由于嵌入橡膠片之間的鋼板限制橡膠的側向膨脹。在水平力作用下，支座的水平位移量取絕于橡膠片的凈厚度。在運營期間為防止嵌入鋼板的銹蝕，支座的上下面及四邊都有橡膠保護層。板式橋梁橡膠支座的技術要求交通部行業標準（JT／T 4～3）規定了橋梁板式橡膠支座標準系列規格，其設計參數、支座成品力學性能指標及質量要求應符合規定要求。標準系列規格以外型式的支座應根據試驗結果自行確定設計參數板式橋梁橡膠支座檢驗方法   橋梁橡膠支座檢驗有型式檢驗、出廠檢驗和使用前抽檢三種質量控制環節。型式檢驗是指廠家在投產、膠料配方改變、工藝和結構型式改變及正常生產中質檢部門或**監督機構定期檢測。出廠檢驗必須由廠家質量管理部門進行檢驗，確認**后才可出廠，供貨時必須附有產品質量**證明文件及**證。而橋涵工程使用前抽檢是指針對具體支座的設計要求，以行業標準為依據，進行的常規性檢驗。通常應在支座進人工地后抽取*定比例送檢，主要檢驗項目有支座成品力學性能檢驗、支座成品解剖檢驗和外觀、幾何尺寸檢驗等。

（1）抗壓彈性模量檢驗試驗方法為通過**受壓試驗，得出橡膠支座的應力應變曲線，并據此求出支座的抗壓彈性模量，實測出使用應力下支座的*大壓縮量井觀察支座在受壓情況下的工作狀態。大量的試驗研究表明，橡膠支座在受壓荷載作用下，在壓應力不大時，支座的應力應變是非線性關系，即σ-ε關系開始有*曲線段；其后隨著荷載的逐步加，壓縮變形幾乎成比例增加，則σ-ε曲線呈線性關系，卸載后變形基本上可完全恢復原位。橡膠支座抗壓彈性模量 就是根據上述曲線中的直線段確定的。其試驗步驟為：

 ①將公路橋梁板式橡膠支座成品直接置于試驗加荷裝置承壓板上，對準**，加荷至壓力應為1.oMPa，在承載板的四角對稱安裝四只位移計。②進行預壓。將壓應力緩緩增至[σ]，持荷5min，然后卸至應力為1.oMPa。記錄百分表初始值，預壓三次。 ③橡膠支座正式加載。每*加載循環自σ1=σ-ε1.0MPa開始，每*壓應力為σ-ε1.0MPa，持荷3min,讀取百分表讀數，至[σ]為止，然后卸載至壓應力為1.0Mpa。  l0min后進行下*加載循環。加載過程連續進行三次。以承載四角所測得的變位平均值作為各*荷載下試樣的累計壓縮變形Δc，按試樣橡膠層的總厚度δi求出在各*試驗荷載作用下試樣的累計壓縮應變?chǔ)舏。每*塊試樣的抗壓彈性模量E為三次加載過程所得的三個結果的算術平均值。但單項結果和算術平均值之間的偏差不應大于算術平均值的10％，否則該試樣應重新試驗*次。橡膠支座在*定的壓力作用下，其豎向變形主要由兩個因素決定。*是支座中間橡膠片與加勁鋼板接觸面的狀態，即橡膠與鋼板粘接質量，如果粘按牢固，橡膠的側向膨脹受到鋼板 的約束減少了支座的豎向變形，反之則增大豎向變形。同批支座中，別支座受壓后變形量比同類支座相比差異較大，說明在支座加工時，膠片與鋼板的粘接處存在缺陷，達不到極限抗壓強度時會有劇響。第二個起決定作用的因素是支座受壓面積與其自由膨脹側面積之比值，常稱之為形狀系數。

（2）極限抗壓強度檢驗由于橋梁橡膠支座極限抗壓強度很大，因此部頒標準規定了70MPa（矩形支座）和75MPa（圓形支座）作為橡膠支座的極限抗壓強度，極限抗壓強度檢驗可在抗壓彈模試驗完成后按每分鐘1.0MPa的加荷速率加載至壓應力達到極限抗壓強度為止，并隨時觀察，支座完好無損，其指標為**。

（3）抗剪彈性模量檢驗由于梁體受溫度、收縮徐變以及車輛制動力等環境條件產生的水平位移將使支座產生剪切變形，而橡膠支座水平位移量的大小主要取決于橡膠片的凈厚度，也就是說，支座的剪切位移是靠膠層的變形產生的，我*交通部行業標準規定了橡膠支座的剪切模量檢驗辦法。橡膠支座抗剪彈性模量試驗是以正壓力為容許壓應力，并在抗剪過程中保持不變的情況下，采用2塊支座用中間鋼拉板推或拉組成雙剪裝置，橡膠支座的頂面或底面必須以實橋設計（鋼筋混凝土梁、鋼 梁）圖紙*致，而且中間鋼拉板的對稱軸應和加壓設備中軸處在同*垂直面上，剪切 變形量的量測*般采用2個大標距的位移傳感器或百分表，正壓力和剪切力*般采用力傳感器進行量測控制。正式試驗前應進行載，以控制安裝偏差和消除初應力，正式加載時，施加水平力至剪力τ=0.1MPa后持荷5min，然后卸載至剪應力為0.1MPa后記錄位移計初始值。正式加載：每*加載值循環自τ=0.1MPa開始，每*剪應力增力0.1MPa，持荷1min,讀取位移計讀數，至τ=1.0MPa為止，然后卸載剪應力為0.1MPa。10min后進行下*循環。加載程連續進行三次。將各*水平荷載下位移計所測出的試樣累積為水平變形式Δs，按試樣橡膠層的總厚度δi求出在各*試驗荷載作用下試樣的累計剪切應變?chǔ)胕。每?jī)蓚€(gè)檢驗支座所組成試樣的綜合剪彈性模量G為這組試件三次加載所得到的三個結果的算術平均值。但各單項結果與算術平均值之間的偏差不應大于算術平均值的10％，否則該試樣應重新進行*次試驗。

（4）容許剪切角檢驗（5）摩擦系數檢驗?zāi)Σ料禂?shù)試驗，除要求必須對四氟板與不銹鋼板進行檢驗外，對橡膠與混凝土、橡膠與鋼板間摩擦系數試驗可按需要或用戶要求進行檢驗。將試樣按規定擺好，對準**位置。施加壓應力至[σ]，并在整個摩擦系數試驗過程中保持不變。逐*均勻施加水平力，每*間隔30s增加水平剪應力為0.2MPa，至支座試樣與混凝土板、鋼板、不銹鋼板試樣接觸面間發生滑動時為止，記錄此時水平剪應力。試驗過程連續進行三次。

（6）橡膠支座允許轉角檢驗在外荷載作用下，支座在發生豎向壓縮的同時，由于梁體的撓曲作用還產生轉動。支座轉動時，*側的橡膠被壓縮，而另*側則逐漸被抬起。隨著轉角的增大，支座各層間的橡膠將由壓力大的區域逐次向壓力小的地方“轉移”，但這種轉移因受上下鋼板的約束影響，只能進行到*定程度。如果豎向壓縮回彈變形值大于其總壓縮量，支座邊緣必將出現脫空現象。這是檢驗橡膠支座的厚度在梁體端部在可能出現*大轉角的作用下能否滿足設計要求的必要條件。檢測時，在距支座**600mm處，安裝使支座產生轉動的千斤頂和測力傳感器，并在假定梁體的四角安置位移傳感器或百分表。首先進行預壓，將壓應力緩緩增至[σ]，維持5min然后卸載至力為1.oMPa。如此反復預壓三遍。正式加載。施加壓力至[σ]，停5minn讀數。維持[σ]不變，用油壓千斤頂對中間工字梁施加*個向上的力P ，使其達到預期轉角的正切值（偏差不大于5％），停5min后，讀取千斤頂力P及百分表的讀數。

鋼邊橡膠止水帶的施工方法

1、對鋼邊橡膠止水帶施工表面的灰塵進行清理，對是否平整、干濕無特殊要求。2、將密封膠放入擠膠*中，前端開口，旋上膠嘴，根據接縫要求切割膠嘴的大小和寬度。3、用擠膠*將密封膠擠到施工縫中。4、涂敷的密封膠到固化為止，避免與水接觸。

三、后澆帶滲漏處理方法

1.若是底板后澆帶接縫處混凝土不密實或裂縫所引起的滲透，可將接縫上面用環氧樹脂粘合劑分段封口或安裝鋼邊橡膠止水帶 ，然后用高壓泵從*端向縫內注入水溶性聚氨脂堵漏劑（或其他水溶性堵漏劑或環氧灌縫裝液），注入量則視另*端冒裝液為止。該產品遇水能自行乳化聚合反應成固體。固化后遇水能繼續膨脹，起到止水堵漏作用。

2.對零星點處的滲水可采用電錘鉆孔內填防水劑來達到堵漏防滲效果。具體方法：在滲水部位用電錘鉆*個或幾個孔徑為25毫米孔，深度根據底板厚度而定?？状蚝煤?，將孔清理干凈，用水潤濕，然后將粉狀防水劑（如堵漏靈）與水接1∶8左右的比例拌和，塞進孔中，用鋼筋搗密實，也能達到堵漏效果。

（7）判定規則試樣的抗壓彈性模量與規定值的偏差在±20％范圍之內時，則認為是滿足要求的。試樣的抗剪彈性模量與規定值的偏差在±15％范圍之內，容許剪切角正切值符合 規定，則認為是滿足要求的。在70MPa（矩形支座）或75MPa（圓形支座）的壓應力時，橡膠層未被擠壞，中間層鋼板未斷裂，四氟板與橡膠未發生剝離，則認為試樣的極限抗壓強度是滿足要求的。試樣的摩擦系數符合規定時，則認為是滿足要求的。試樣的容許轉角正切值，混凝土、鋼筋混凝土橋在1／3oo，鋼橋在1／5oo時，試樣邊緣*小變形值大于或等于零時，認為試樣容許轉角是滿足要求的。三塊（或三組）試樣中，有兩塊（或兩組）不能滿足要求時，則認為該批產品不**。若有*塊（或*組）試樣不能滿足要求時，則應重新抽取三塊（或三組）試樣進行試驗，若仍有*塊（或*組）不能滿足要求時，則也認為該批產品不**。

在整個初期支護的過程中，如有富水段，須打排水管進行引水，然后噴射混凝土。*般來說，初期支護完成后，不允許噴射混凝土有開裂，拱架不許有較大變形，注漿管不能有成線狀的漏水現象。二次支護二次支護是*次支護的加強，徹底防止水滲漏的重要保證。二次支護的條件初期支護完成后，進行二次支護、襯砌和仰拱澆筑，撐控支護的時間，直接關系到襯砌結構的安全，過早施作會使二次支護和初襯承受較大的圍巖壓力；過晚支護又不利于初期支護的穩定，施工時應滿足以下幾點：

（1）監控量測的位移速率明顯減慢，圍巖基本穩定。二襯混凝土是起到對初襯的加強和徹底防止?jié)B水的作用，如果說開挖和初襯的隧道只是個半成品，那么二襯后就基本為成品了。二襯包括土工布，防水板和二襯混凝土。土工布，規格350g/m2，鋪設在初襯混凝土上，主要起到*個對防水板的保護作用。止水帶厚10mm，它主要起到防止二襯漏水的作用，是二襯中很重要*環，沿隧道延伸方向的粘結，搭接長度不能小于50cm，環向搭接不能小于10cm，膠結必須密實，不能有漏洞或斑眼。二襯混凝土為鋼筋混凝土，厚度因圍巖類別不同有所不同，范圍35～50cm厚，通過矮邊墻、仰拱和路基混凝土連為一體，形成完整的環向拱在初襯和二襯之間，須要把引出的排水管從土工布后面引到排水溝，二襯的環向部位在同*樁號設完整*道排水管，正常情況*少每15m設*道，在特別的富水區域可以根據實際情況增設，以利于順暢排水。每?jī)啥味r混凝土的連接縫處必須設*道止水帶，以防接縫處漏水。隧道的整個施工過程中，開挖是主要控制規格，初期支護和二次支護的主要目的是變被動支護為主動支護。以達到堵水、引水、排水、防止?jié)B漏。

（2）產生的位移已達預計總位移的80%～90%.

（3）鋼邊橡膠止水帶邊墻的位移速率小于0.1～0.2mm/d，拱頂?shù)南鲁了俾市∮?.07～0.15mm/d.

（4）穩定性很差的圍巖，在較長時間不能達到以上要求，噴混凝土后出現大量明裂縫，應用較強的二襯支護形式及早施作二次襯砌，以改善圍巖的變形條件。仰拱澆筑仰拱的圓心在隧道公路的垂直平分線上，半徑是隧道拱頂半徑的2～3倍，增大半徑主要考慮減少開挖和回填澆筑量，仰拱厚度*般為40cm ，布雙層鋼筋，上下保護層各5～6cm.上面填充路基混凝土。這樣可以同二襯混凝土形成*個圓形環，我們知道在承受周邊擠壓時，環形是*理想的形狀，仰拱施作主要就是基于這*點考慮。所以大風埡口隧道在Ⅲ類以下圍巖都設有仰拱。但在Ⅲ類以上的圍巖支護中，由于圍巖自身穩定性好，出于節約成本考慮，可以不設仰拱。

對于*些公路簡支梁使用哪些橋橡膠橡膠支座

對于簡支梁橋,根據橋?qū)捄涂缍?此類結構可以有各種型式橡膠支座。對于標準跨徑在10m 以內的簡支板或簡支梁橋, 為簡單起見,可不設專門的橡膠橡膠支座結構,而直接將板或梁安裝在簡易墊層上面,簡易墊層通常由幾層毛氈做成。對于跨度較大(35m 左右) 的預制梁,通常采用橡膠橡膠支座。橋梁支承采用橡膠橡膠支座有以下2 種可能: 縱向與橫向水平力由橡膠支座的剪刀剛度承受,這些橡膠支座是共同作用的,這種布設方法通常稱為浮動結構,經常被用于地震區,在高烈度地震區如果采用這種布設方法,則需要特殊設計,橋梁隔震橡膠支座*般包含1 個**,鉛銷阻尼器。這種情況下橋跨均布設活動橡膠支座。橋跨結構*端布置固定橡膠支座,另*端布置活動橡膠支座。固定端的水平力由*銷釘橡膠支座承受,而自由端的水平力由定向滑移橡膠支座承受。雙跨連續梁橋是*簡單的多跨連續結構除了長跨或曲線橋之外,其橡膠支座布置與前述單跨簡支結構相似。但應當注意為保證其與水平力相適應,當使用浮動方式布設橡膠橡膠支座時,必須考慮中墩的抗彎剛度,以保證水平力正確分配。如果中墩相對較為剛勁,則采用定向或固定橡膠支座較為適宜。固定點可設在中墩或橋臺上,此時,橡膠橡膠支座或金屬橡膠支座都可以使用,在考慮荷載和位移量后,再確定選用哪1 種。結果中墩相對較柔,則墩與臺上均布設活動橡膠橡膠支座。單跨或雙跨斜橋斜橋的橡膠支座布設類似于已得到了的單跨或雙跨結構,但橡膠支座安裝時橡膠支座位移的方向應平行于車道**線,而不應與斜橋的橋墩或橋臺相垂直。對于斜交角較大的斜橋,由于銳角處有上翹的趨勢,應考慮設置拉橡膠支座。

多跨連續直梁橋在多跨結構中,橡膠支座的作用更為重要,因?yàn)榻Y(jié)構的多跨連續要求較大的伸縮位移量,在這種結構中通常應使用金屬橡膠支座,但在年溫差和濕度差很小的情況下,仍可采用橡膠橡膠支座。上部結構跨徑和橋墩數決定了作用固定橡膠支座的力的大小。通常固定橡膠支座可設在橋墩或橋臺上,只要它能承受上部結構位移的反作用力,如果能夠在結構的中部選1 個點來固定,那么由內部應力引起的作用在固定橡膠支座上的合力就為*小。假如固定點兩端的長度相近,則由混凝土徐變,溫度變化引起的橡膠支座摩阻力就可相互抵消。但制動力之類的外力則不能這樣考慮。

在對橋長的結構設計方案作經濟評定時,由橡膠支座累積的摩阻力相當重要的。水平力越大,對墩柱及基礎的要求越高,因此橋長結構應盡量選用低摩阻橡膠支座。在地基穩定的情況下,可使用低摩阻滾動橡膠支座,這種橡膠支座的摩阻系數很低,實際上只有0.15% 左右,在設計時可偏安全地采用1.15% 的摩阻系數來計算。傳統的四氟板式滑動橡膠支座的摩阻系數為3%～6%, 因而采用滾動橡膠支座時固定點的水平力至少可減少到四氟板式滑動橡膠支座的1/ 2 。但滾動橡膠支座只允許單向轉動,因此當采用這種橡膠支座時,遇上地基沉降就困難。滾動橡膠支座支承可以布設在橋臺上或中墩上。但應注意的是定向橡膠支座應與固定橡膠支座排成*行。在*排的橡膠支座中位移可能有差別。因此,應合理采用具有全向轉動能力的橡膠支座。如盆式橡膠橡膠支座或球面橡膠支座。此外,由于橋墩不能橫向彎曲,所以需要*排固定橡膠支座來保證當發生很小的橫向位移時不產生應力。在柔性墩結構中,相應的橡膠支座按水平荷載的分配來選擇。如可在中墩上設固定橡膠支座,此時墩上的縱、橫向荷載均由墩柱上橡膠支座來分擔;其余每個墩上都配有定向滑移橡膠支座以便分擔橫向水平荷載;橋臺的橫向剛度較大,只需在1 個橋臺上設置定向橡膠支座。

我們?yōu)榱吮ＷC橋跨結構在氣溫便或、活載作用。混凝土收縮與徐變等影響下按靜力圖式自由變形，這就需要使橋面在兩梁端之間以及在梁端與橋臺背墻之間設置橫向伸縮縫（亦稱變形縫）。常見的幾種伸縮縫

橡膠支座安裝施工作業指導書橡膠支座適用范圍適用于新建渝利鐵路Ⅱ標段設計圖紙要求的所有盆式橡膠橡膠支座的安裝。作業準備內業技術準備作業指導書編制后，應在開工前組織技術人員認真學習實施性施工組織設計，閱讀、審核施工圖紙，澄清有關技術問題，熟悉規范和技術標準。制定施工安全保證措施，提出應急預案。對施工人員進行技術交底，對參加施工人員進行上崗前技術培訓，考核**后持證上崗。外業技術準備施工作業層中涉及的各種外部技術數據收集。修建生活房屋，配齊生活、辦公設施，滿足主要管理、技術人員、施工人員進場生活、辦公需要。

橡膠支座施工程序與工藝流程橡膠支座施工程序施工程序?yàn)槭┕?zhǔn)備→橡膠支座墊石鑿毛、浸濕→吊裝橡膠支座→精調橡膠支座位置→橡膠支座上下座板空隙處理→墊石錨栓孔灌筑→澆筑護壁砼→安裝橡膠支座防塵罩。工藝流程

QPZ盆式橡膠支座施工準備

挖孔前要做好以下施工準備：檢查墩臺跨距及距離、支承墊石頂面尺寸、高程及平整度和錨栓孔位置及尺寸，發現不符合設計要求和相關標準規定時提前進行處理。在支承墊石頂面劃線標明支座下座板的縱、橫**線，并設置高程標點。測量放樣
進行施工放樣，施工隊配合測量班按設計圖紙定出孔位，經檢查無誤后，由施工隊埋設十字護樁，十字護樁必須用砂漿或混凝土進行加固保護，以備開挖過程中對樁位進行檢驗。樁孔開挖采用從上到下逐層用鎬、鍬進行開挖，遇堅硬土或大塊孤石采用錘、釬破碎，挖土順序?yàn)橄韧陂g后挖周邊，按設計樁徑加20厘米控制截面大小。孔內挖出的土裝入吊桶，采用小型卷?yè)P(yáng)機提升設備將碴土垂直運輸?shù)降孛?，堆積到指定地點，防止污染環境。注意挖孔過程中，不必將孔壁修成光面，要使孔壁稍有凹凸不平，以增加樁的摩擦力。 大小?？變?nèi)挖出的土裝入吊桶，采用自制提升設備將渣土垂直運輸?shù)降孛?，堆積到指定地點，防止污染環境。注意挖孔過程中，不必將孔壁修成光面，要使孔壁稍有凹凸不平，以增加樁的摩擦力。在地下水位以下施工時,要及時用吊桶將泥水吊出,當遇大量滲水時,在孔底*側挖集水坑,用高揚程潛水泵將水排出。挖孔時，挖除1米后立刻澆筑護壁，不得拖延其澆筑時間，防止坍孔現象，如遇有流動性淤泥和流砂時，及時上報現場技術人員，采取加厚護壁厚度等措施處理。

在挖到巖石面之前如遇有石塊，采用風*進行破除；當遇到地下滲水時，采用抽水泵進行抽水。各挖孔作業隊在挖孔前和挖孔中，要核對挖孔的地質情況，并與設計圖紙進行核對，如與設計不*致時，則及時上報，并及時、準確填寫挖孔記錄。當孔較深時，孔內應經常檢查有害氣體濃度，當二氧化碳濃度超過0.3%，其他有害氣體超過允許濃度時，均應設置通風設備，嚴禁各作業人員在挖孔的孔內吸煙。在每個挖孔的作業面上，必須搭設*雨棚，防止雨天孔內進水。在挖孔中和挖孔完畢后，孔的四周應設立圍欄，并在外側設置安全標志**，防止人和牲畜進入，停挖時應將其孔口封閉。每班挖孔開始時應檢查挖孔的機械設備的安全性能和防護設施，并作好安全記錄，在挖孔中和挖孔結束時也應做好安全檢查記錄，并做好交接班記錄。挖孔隊在接到交底后，憑此交底應到試驗室領取正式的砼配合比書面交底，并在試驗人員現場檢查粗細骨料和水泥等各種原材料，**后方可進行施工，原材料的堆放應符合試驗室的要求。在施工時現場應有配合比施工**和計量設備（既校核標準的磅秤等）。挖到基巖面，根據爆破要求，在基巖面用風鎬鑿好炮眼，再按安全操作要求對巖層進行爆破施工，爆破直至設計樁底標高。

護壁施工護壁擬采用現澆模注混凝土護壁，混凝土標號為C20。混凝土鎖口1m高0.4m厚，使其成為井口圍圈，以阻擋井上土石及其它物體滾入井下傷人，并且便于擋水和定位。等厚度護壁如圖示。該方法適用于各類土層，每挖掘0.8～1.0m深時，即立模灌注混凝土護壁。平均厚度15cm。兩節護壁之間留10～15cm的空隙，以便混凝土的灌注施工?；炷翑嚢钁?yīng)采用滾筒攪拌機拌制,坍落度宜為14厘米左右。模板不需光滑平整，以利于與樁體混凝土的聯結。為了進*步提高柱身砼與護壁的粘結，也為了砼入模方便，護壁方式可采用喇叭錯臺狀護壁。護壁砼的施工，采取自制的鋼模板。鋼模板面板的厚度不得小于3mm，澆注混凝土?xí)r拆上節，支下節，自上而下周轉使用。模板間用U形卡連接，上下設兩道6～8號槽鋼圈頂緊；鋼圈由兩半圓圈組成，用螺栓連接，不另設支撐，以便澆注混凝土和下節挖土操作。

橡膠支座的安裝技術要求

固定GPZ盆式橡膠支座和縱向、橫向及多向活動橡膠支座的安裝位置和方向必須符合設計要求。橡膠支座安裝方法應先將橡膠支座安裝在梁體上，然后隨梁吊裝對位安裝到支承墊石上，橡膠支座安裝完畢后方可拆除橡膠支座的臨時連接。盆式橡膠橡膠支座安裝應按鐵道部現行有關規定施作，保證每個橡膠支座反力與四個橡膠支座反力的平均值相差不大于±5%。橡膠支座與梁底及支承墊石接觸面應密貼無空隙。同*孔梁的四個橡膠支座對位允許偏差經檢查確認符合標準后，應同步平穩落梁，使四個橡膠支座均勻受力。橡膠支座防塵罩應及時安裝，并應做到嚴密、牢固、栓釘齊全。防塵罩開啟不應與防落梁裝置或梁端限位裝置相抵觸。橡膠支座上、下座板應水平安裝，坡道上的橋梁橡膠支座應符合設計要求，當采用上座可以調整縱坡的橡膠支座時，下座板應水平安裝，上座板應按設計要求松緊順橋向橡膠支座兩邊的臨時連接螺栓調整縱坡，并使調坡后的橡膠支座上、下座板順橋向水平投影保持重合，偏差不得大于0.5mm。

目前對于公路橋梁上使用伸縮縫的類型

1)鍍鋅薄鋼板伸縮縫。在中小跨徑的裝配式簡支梁橋上，當梁的變形量在20—40mm以內時常選用。

2)鋼伸縮縫:它的構造比較復雜，只有在溫差較大的地區或跨徑較大的橋梁上才采用。鋼伸縮縫也宜于在

斜橋上使用。

3)橡膠伸縮縫。它是以橡膠帶作為跨縫材料。這種伸縮縫的構造簡單，使用方便，效果好。在變形量較大的大跨度橋上，可以采用橡膠和鋼板組合的伸縮縫。伸縮縫與錨固鋼筋焊接
焊接時間要根據設定的伸縮間隙寬度，在*天中與設計要求溫度合適的時段內進行。沿伸縮裝置的*端依次將伸縮裝置兩側的配套錨環與錨筋每隔2～3個錨固筋先點焊，點焊完成后全面檢驗*下伸縮裝置的平整度、順直度、高程等項目，**后再進行焊接縮縫固定后對其標高再?gòu)?fù)測*遍，確定在臨時固定過程中未出現任何變形、偏差后，把異形鋼梁上的錨固鋼筋與預埋鋼筋在兩側同時焊牢，*好*次焊牢。如有困難，可先將*側焊牢，待達到預定的安裝氣溫時，再將另*側全部焊牢。在焊接的同時，隨時用3米直尺、塞尺檢測異形鋼梁的平整度。平整度控制在0～lmm之間，以避免出現跳車現象。焊接人員數量配置要合理，焊接時間要盡量縮短，在全部焊接工序完成后要及時拆除夾具、解除伸縮縫與吊縫裝置，放松后再進行*次全面質量檢驗，如不符合要求則需重新調整。焊接完成后綁扎鋼筋。
