良品GPZ(II)型盆式橡膠支座在河北工程中的應用

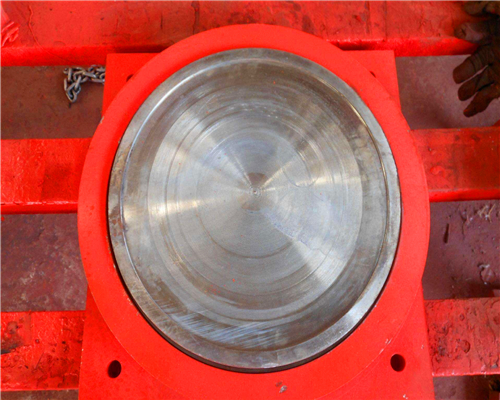

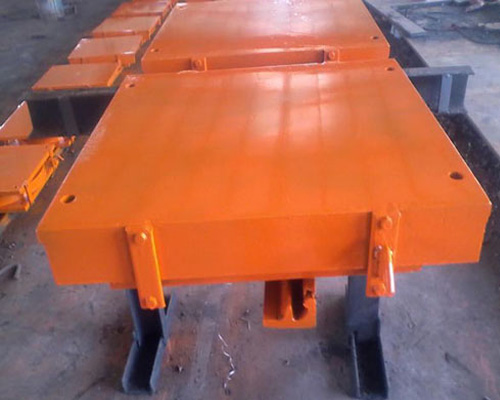

GPZ(II)型盆式橡膠支座是GPZ系列的改型產品，其工作原理是利用被封閉在鋼制盆腔內的橡膠塊，在三向受力狀態下具有流體的體積不可壓縮性的特點，將橋梁上部結構的反力可靠地傳遞到墩臺上，并實現橋梁梁端的轉動；同時依靠聚四氟乙烯與不銹鋼板之間的自由滑移，來適應橋梁上部結構由于氣溫變化、混凝土徐變收縮等因素引起的水平位移，從而保證橋梁的使用安全。本產品適用于各類高等*公路橋梁及其他大中型橋梁。

    GPZ(II)型盆式橡膠支座是由中交公路規劃設計院設計，根據交通部JT391-1999《公路橋梁盆式橡膠支座》標準生產的，在原來GPZ系列盆式橡膠支座的基礎上，做了較大的改進，主要內容為：
1,支座設計承載力從原來的1000KN-50000KN擴大為0.8～60MN,*差從18*增至31*，擴大了使用范圍。
2,常溫型活動支座設計摩擦系數*小取值從原來的0.04下調至0.03。
3,支座轉角從原來的0.01164rad(40＇)擴大為0.02rad(1°08＇)。
4,位移*數從原來的二*增至三*。
5,為了支座更換方便，改進了地腳螺栓的設計；
6,調整了支座的平面尺寸。

經改進后的GPZ(II)型盆式橡膠支座設計合理、結構緊湊，已達到*際水平。
