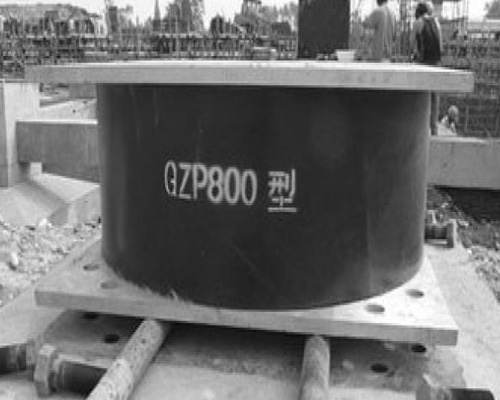

GPZ盆式橡膠支座通常由上支座板、滑板、中間鋼襯板、承壓橡膠板、下支座板等主要部件組成，三向測力盆式橡膠支座利用中間鋼襯板與上支座板之間的接觸面，在二者之間增設了豎向和水平測力傳感器:豎向測力傳感器嵌裝在中間鋼襯板的上部，其頂面翻接滑板，滑板與上支座板形成滑動接觸面，傳遞豎向荷載;水平傳感器通過螺栓緊固在上支座板四周的側向擋塊處，水平傳感器與中間鋼襯板側面形成接觸面，傳遞水平荷載。該結構豎向荷載的傳遞路線為梁底*上支座板、豎向測力傳感器、中間鋼襯板*橡膠承壓板、下支座板、墩(臺)頂;水平荷載的傳遞路線為梁底*上支座板、水平測力傳感器*中間鋼襯板。下支座板、墩(臺)頂。

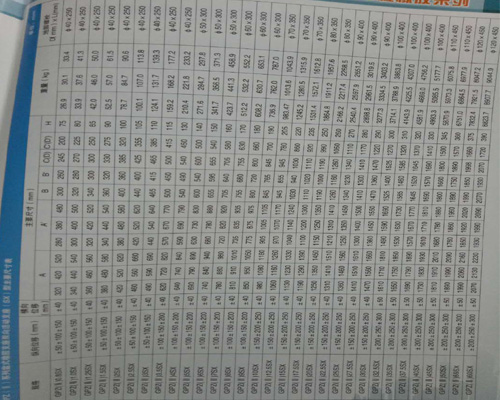

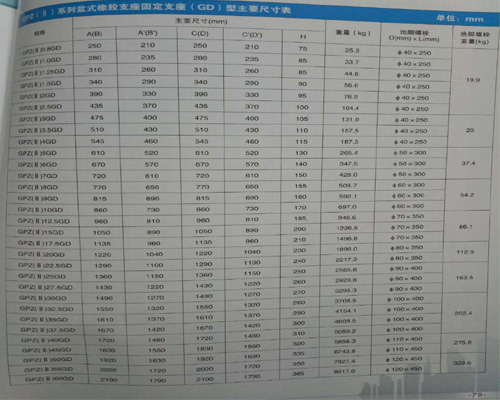

2.盆式支座性能其及規格

1)支座反力:3O00-7000kN.

2)支座豎向轉角:0.02rad.

3)支座水平力承載力:DX多向活動支座各向、ZX縱向活動支座順橋向及HX橫向活動支座橫橋向?yàn)橹ёQ向承載力的5%;GD固定支座各向、ZX縱向活動支座橫橋向和11X橫向活動支座順橋向?yàn)橹ёQ向承載力的15%(7度地震區)和30% (8度地震區)。

4)支座位移:簡支梁DX活動支座和ZX縱向活動支座順橋向?yàn)椤?0mm, DX活動支座和】-a橫向活動支座橫橋向?yàn)椤?0mm.

5)活動支座摩擦系數:常溫型0.03，低溫型≤0.05.

6) 溫度適應范圍:常溫型-25.
