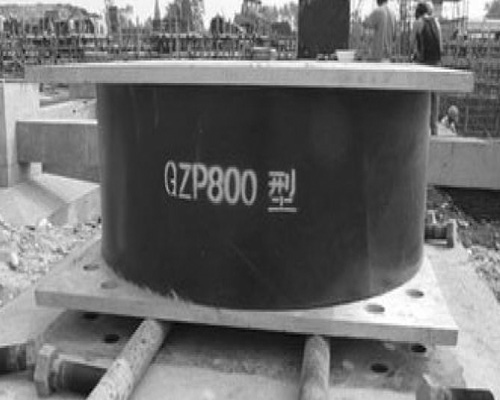

隔震橡膠支座下預埋板的安裝

1)隔震橡膠支座下預埋板的安裝是隔震系統安裝的重要環節，隔震系統安裝質量的好壞直接取決于下預埋板安裝質量的優劣。為保證下預埋板的安裝質量，在澆筑底板混凝土前，要核對承臺鋼筋位置，并根據下預埋板尺寸、螺栓直徑及位置，制作1:1模型，并以此模型為標準，調整承臺鋼筋位置，以保證下預埋板安裝位置準確。在澆筑底板混凝土?xí)r，承臺只澆筑至與底板上表而平齊?；炷翝仓螅獙⑴c承臺相交的底板混凝土上表而鑿毛，以保證承

2)底板混凝土澆筑完畢后，要對隔震支座下預埋板位置放線定位。由于承臺鋼筋和下埋螺栓較密，且混凝土澆筑時承臺鋼筋位置可能有少量變動，當個別鋼筋位置與下埋螺栓及調節桿位置沖突時，要對鋼筋位置再次進行調整。下預埋板編號要與設計部位的規格、型號相對應，并校對準確。

3)下預埋板位置及標高調整完畢后，要對其進行加固固定，防比其在澆筑承臺混凝土?xí)r產生移位。具體做法是采用2根槽鋼及承臺外腳手鋼管組成的合體架子進行加固，再用} 20鋼筋將下預埋板的下埋螺栓與承臺附加鋼筋焊接固定(見圖7)。下預埋板加固完畢后，撤除千斤頂，支設承臺側模，澆筑承臺混凝土?；炷敛捎梦⑴蛎浕炷粒獫矒v密實，直至下預埋板四周及中間通氣孔完全擠壓出漿為n。
