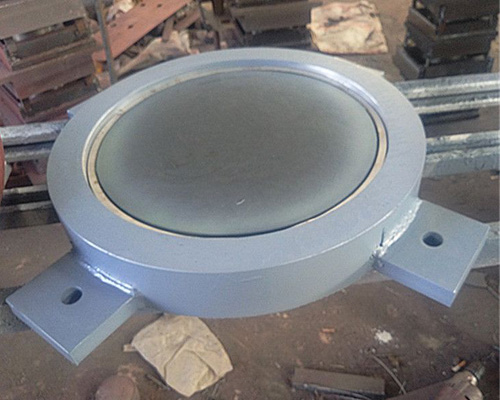

lqz球型支座是在盆式支座的基礎上發(fā)展起來的, 支座的轉角是通過球冠襯板與球面氟板之間的轉動來實現的。 lqz球型支座傳力可靠, 轉動靈活, 它不僅具備盆式橡膠支座承載能力大, 允許位移大等特點, 而且適應支座大轉角的需要。

其技術參數如下:

(1)球型支座反力(豎向承載力)。

共分16*:1000,1500,2000,2500,3000,4000,5000 ,6000,7000,8000,9000,10 000,12500,15000,17500,20000kN。

(2)球型支座位移量。

順橋向, 支反力為 1 000～ 2 500 kN 時,其位移量為e=±50mm, 支反力為3 000～10 000 kN 時,其位移量為 e=±50 mm;e=±100 mm, e=±150 mm。橫橋向采用多向活動支座:e=±20 mm。

(3)球型支座摩擦系數。

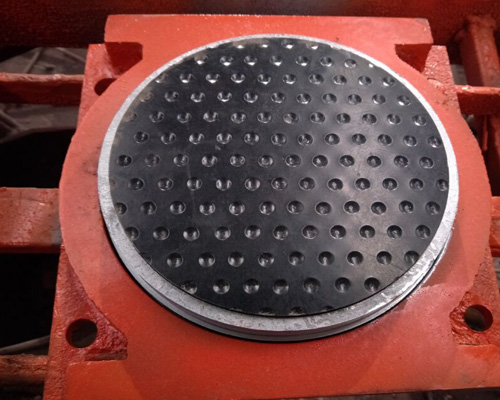

四氟乙烯板有硅脂潤滑油的情況下, 應力為30 MPa左右時, 常溫(-25～ 65 ℃)下, 其摩擦系數為0.03;低溫(-40～40 ℃)下, 其摩擦系數為 0.05。

(4)球型支座承受的水平力。

縱向活動支座橫向水平力為支反力的10%, 固定支座承受水平力為支反力的 10%。

(5)球型支座設計轉角為α分別是 0.01、0.015、0.02 rad。
