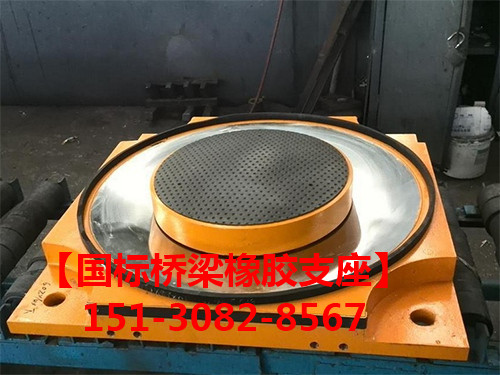

GPZ系列盆式橡膠支座的產品特點和性能劃分

GPZ系列盆式橡膠支座有1000-50000KN二十八個*別，每個*別固定(GD)單向活動(DX)和雙向活動(SX)三種，本系列支座具有建筑高度低，滑移面摩擦系數小，承載能力大，轉動性能靈活，緩沖性能好。

GPZ系列支座的特點
 　　1、采用不銹鋼板與聚四氟乙烯模壓板簡的平面滑崐移作為支座的滑移面，具有低的摩擦系數，承載能力大崐、變形小、耐磨耗、抗腐蝕能力強。
 　　2、采用密封的橡膠興不但不大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。 　　   3、支座的構造簡單、重量輕、價格便宜。具有明顯的經濟效果。 　　4、支座建筑高度低，對橋梁設計非常有利。 　　
 GPZ系列支座的性能
  　　1、豎向承載力(支座反力)的分* 　　
  本系列盆式橡膠支座的豎向承載力(支座反力)分為31*（0.08MN～60MN）： 　　800KN 1000KN 1250KN 1500KN 2000KN 2500KN 3000KN 3500KN 4000KN 5000KN 6000KN 7000KN 8000KN 9000KN 10000KN 12500KN 15000KN 17500KN 2000KN 22500KN 25000KN 30000KN 32500KN 35000KN 37500KN 40000KN 45000KN 50000KN 55000KN 60000KN
   　　2、支座可承受的水平力
   　　固定支座(GD類型)單向活動支座(DX類型)，橫橋向所能承受的水平力為支座反力的10%。
   　　3、轉角
   　　本系列盆式橡膠去座容許的轉動角度40°
   　　4、位移量：
   　　本系列盆式橡膠支座設計的*大位移量如下：
   　　項目/類型/支座應力(KX)
   　　縱橋向*大位移量
   　　橫橋向*大位移量 　
     　GD 　
     　SX 　
     　DX 　
     　GD 　
     　SX 　
     　DX 　
     　1000-3000 　
     　0 　
     　+/-50;+/-50 　
     　+/-50; +/-100 　
     　0 　
     　+/-5; +/-10 　
     　0 　
     　3500-9000 　
     　0 　
     　+/-100; +/-150 　
     　+/-100; +/-150 　
     　0 　
     　+/-10; +/-15 　
     　0 　
     　10000-30000 　
     　0 　
     　+/-150; +/-200 　
     　+/-150; +/-200 　
     　0 　
     　+/-15; +/-20 　
     　0 　
     　32500-50000 　
     　0 　
     　+/-200; +/-250 　
     　+/-200; +/-250
   　　0 　
     　+/-20; +/-25 　
     　0 　
     　5、支座摩擦系數
   　　常溫型活動支座：u=0.04
   　　耐寒型活動支座：u=0.06
   　　6、適用溫度范圍
   　　本系列盆式橡膠支座的適用溫度有兩種，應根據橋梁所在地區的溫度進行選用。
   　　常溫型支座：+60～-25℃采用氯丁橡膠。
   　　耐寒型支座：+60～-40℃采用天然橡膠或三元乙丙橡膠。 　　7、本系列支座符合≤JT3141-90公路橋梁盆式橡膠支座≥標準。 　　GPZ系列支座與橋梁的連接
   　　1、焊連連接：橋梁上下部構造在施工中，在支座位置應預埋比本系列支座頂、底板大的鋼板，并有可靠錨固措施。支座就位后用斷續焊接將支座頂、底板與預埋鋼板焊接在*起。
   　　2、地腳螺栓連接：用地腳螺母將支座與橋梁上下部構造連接。 　　 上述兩種方法也可混合使用，如支座與大梁采用地腳螺栓連接與墩臺采用焊接連接。
  　　當采用預埋地腳螺體孔的地腳螺體連接時，建議用環氧樹脂砂漿替代灌漿的混凝土，其配合比(按重量)為環氧樹脂(6101)100，二丁脂17，乙二胺8，砂250。
  　　GPZ系列支座安裝要領
  　　1、建議設置支座墊石。
  　　2、活動支座安裝前用丙酮或酒精仔細擦洗相對各滑移面，擦凈后在四氟滑板的渚油槽內注滿≤295硅脂≥潤滑劑，并注意硅脂保潔。支座其它各件也應擦洗干凈。
  　　3、支座除標高符合設計要求外，保證平面二個方崐向的水平是很重要的。否則將影響支座的作用性能，支座的四角高差不得大于2毫米。 　　 4、支座上下各種縱橫向必須對中，當安裝溫度與設計溫度不同時，活動支座上下各種錯開的距離需經計算確定。
  　　5、單向活動支座安裝時，上下導向擋塊必須保持平行，交叉角不得大于5°。
  　　6、支座**線與主梁**線應重合平行。
  　　7、安裝地腳螺體時其對露螺母頂面的高度不得大于螺母的厚度。 　 　8、連續梁橋等在實行體系轉換割斷臨時錨固裝置時，必須在支座和硫黃、水泥、砂漿、塊之間采取隔熱措施，以砂漿、塊之間采取隔熱措施，以免損壞四氟板和膠塊。
